Etiquetas de poliimida para placas PCB

Las etiquetas de poliimida para placas PCB se fabrican a partir de materiales en capas de alto rendimiento diseñados para soportar procesos de soldadura y reflujo. La capa superior está formada por película de poliimida, que mantiene la estabilidad bajo calor extremo y proporciona una superficie consistente para imprimir identificadores de componentes. Se aplica un recubrimiento especializado para mejorar la adhesión de la tinta y evitar que se emborrone durante la exposición térmica. Debajo de la película, Una capa adhesiva a base de silicona permite una fijación fuerte a las placas de circuito sin residuos. Un revestimiento de liberación garantiza que las hojas permanezcan estables durante la manipulación y alimentación a través de sistemas de impresión. Cada componente está optimizado para soportar un rendimiento fiable en entornos de fabricación donde el calor, Flujo químico, y el manejo mecánico son comunes.

Proceso de fabricación

Los fabricantes producen etiquetas de poliimida para placas PCB utilizando extrusión, Recubrimiento, y procedimientos de laminación. La película de poliimida se extruye bajo condiciones térmicas precisas para garantizar un grosor y planitud uniformes. Se aplican tratamientos superficiales para mejorar la recepción de la tinta y mantener la claridad de la impresión. Las capas adhesivas se laminan usando rodillos de precisión para asegurar una cobertura constante y una unión fiable. Las etiquetas pasan entonces por etapas de curado y estabilización para reforzar la durabilidad y la resistencia al calor. Finalmente, Las hojas o rollos se cortan en tamaños estándar compatibles tanto con equipos de etiquetado manual como automatizados. Las inspecciones de control de calidad confirman la adherencia, Uniformidad del recubrimiento, y precisión dimensional.

Impresión y aplicación

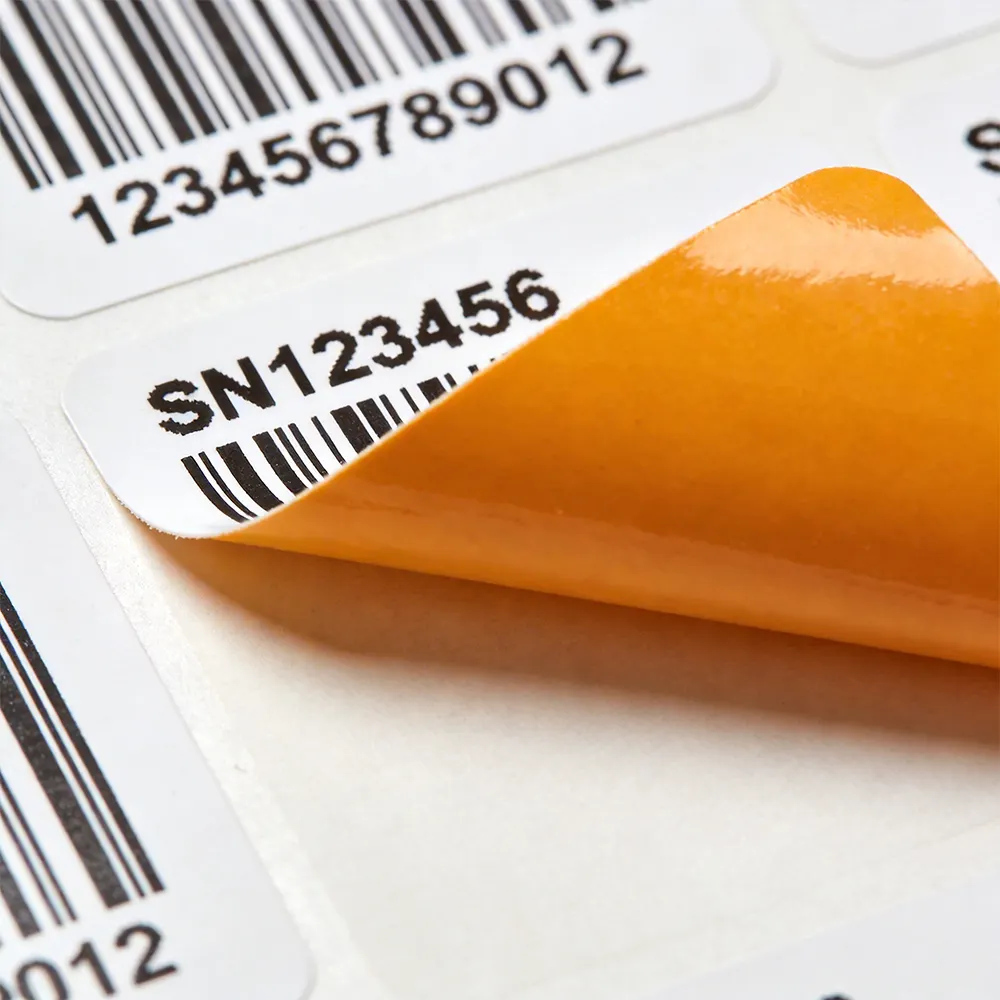

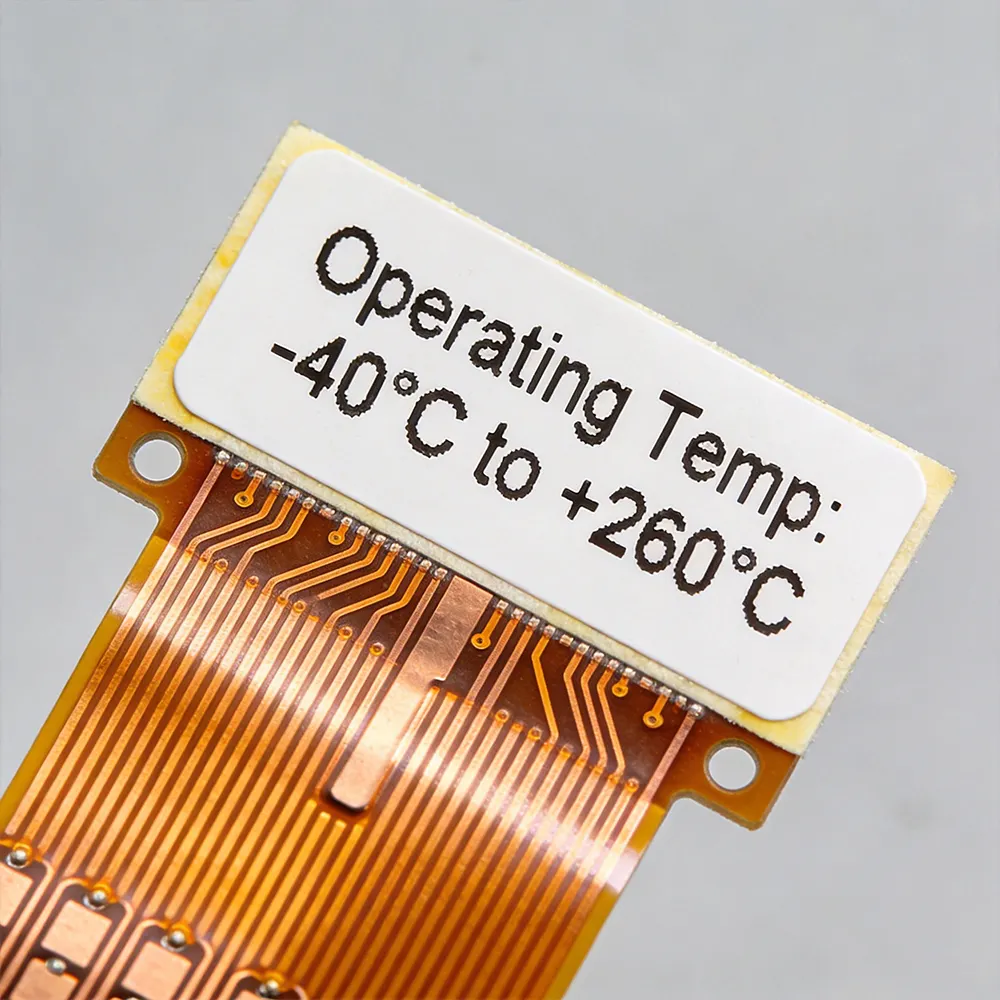

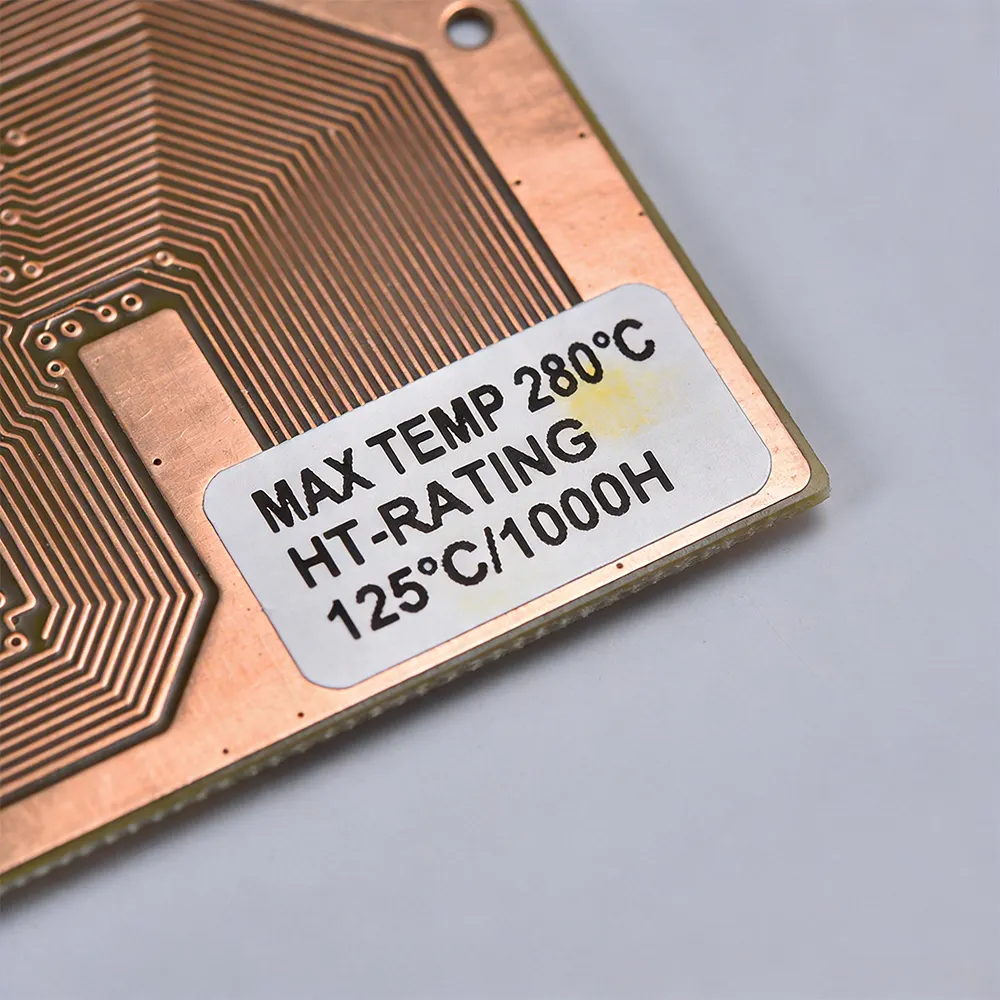

Las etiquetas de poliimida para placas PCB son compatibles con la transferencia térmica, Láser, y métodos de impresión por inyección de tinta dependiendo del tratamiento superficial. Códigos de barras, Identificadores de componentes, y el texto se imprime en patrones digitales controlados para mantener la legibilidad mediante soldadura y procesos a alta temperatura. Los operadores cargan hojas o rollos en bandejas de impresora o en trayectorias de alimentación, y el equipo de corte define las formas finales de la etiqueta. Una vez impresa, las etiquetas se aplican a las PCB, Soporte para ensamblaje automatizado, Pruebas, y seguimiento de componentes. Las etiquetas terminadas mantienen claridad y adhesión incluso tras la exposición a químicos de alto calor y flujo durante procesos de soldadura o reflujo.

Normas y especificaciones

Las etiquetas de poliimida para placas PCB siguen especificaciones definidas para garantizar un rendimiento consistente. El grosor de la película varía desde 50 Para 75 Micrones según el grado. La resistencia adhesiva se calibra para asegurar las etiquetas sin dejar residuos. Las etiquetas están disponibles en formatos de hoja y rollo para adaptarse a diversos flujos de trabajo de producción. El control de calidad evalúa la uniformidad del recubrimiento, Resistencia al calor, Adhesión, y precisión dimensional para mantener la fiabilidad de lote a lote.

Contexto de uso

Las etiquetas de polyimida para placas PCB se integran en los flujos de trabajo de fabricación electrónica donde la identificación precisa de componentes es crítica. Los archivos de diseño se preparan utilizando software vectorial o raster. Los equipos de producción alinean la disposición de las etiquetas con los caminos de corte para asegurar una colocación correcta. Se imprimen etiquetas, ¡Corten, y se aplicó antes de las operaciones de soldadura, Facilitando un ensamblaje eficiente de PCB, Trazabilidad precisa, y minimizó errores durante los procesos de fabricación y pruebas.
